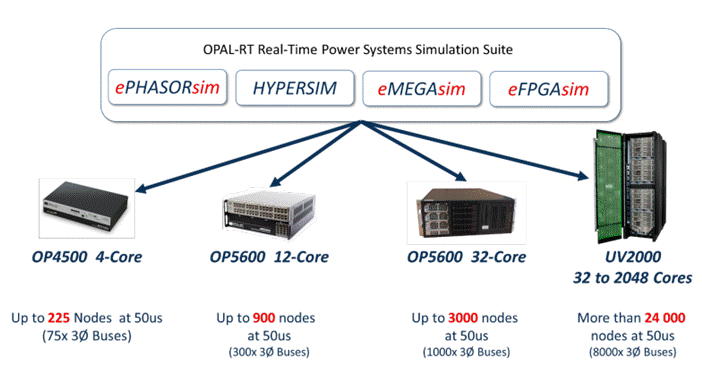

Pelo fato do ambiente de software da OPAL ser rodado sobre uma arquitetura aberta (Redhat Linux), é possível rodar o ambiente de software ePOWERgrid em múltiplas arquiteturas de hardware dependendo dos requisitos de simulação em tempo real. A OPAL oferece uma gama de hardware; de sistemas portáteis até arquiteturas de supercomputadores de larga escala. O esquema abaixo fornece um exemplo de plataforma de hardware que pode ser selecionada para um centro de pesquisa.

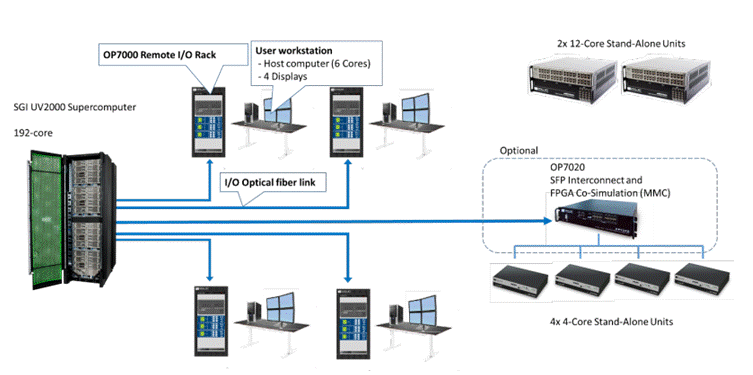

Este é um exemplo de uma capacidade de simulação em larga escala para um centro de pesquisa de uma concessionária. O sistema proposto está rodando em um supercomputador SGI e tem a capacidade de rodar até 10000 nós em um tempo de amostragem de 50µs.

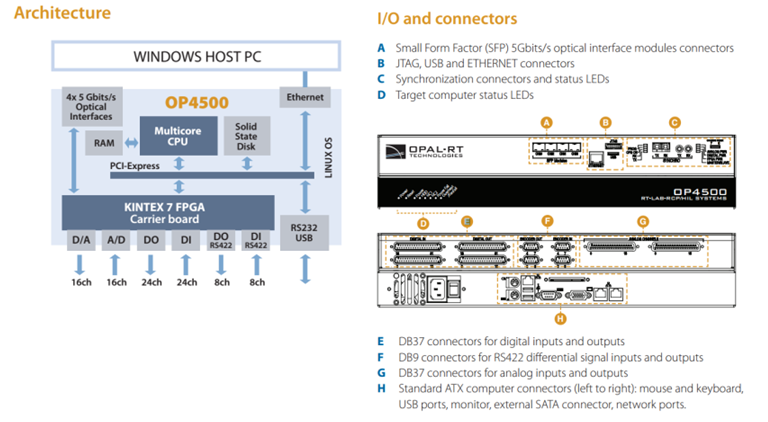

O OPAL4500 é um simulador compacto em nível de entrada que combina as forças do núcleo da OPAL: Prototipagem Rápida de Controle RT-LAB e sistemas de hardware em ciclo. O simulador OP4500 pode estar na mesa de qualquer engenheiro que tem restrições de espaço e orçamento, mas deseja construir e testar sistemas de controle de eletrônica de potência.
Este simulador pode rodar até 75 portas de três fases em 50µs (simulação EMT) em tempo real com a capacidade de conectar hardwares externos como relés e dispositivos PMU.
Especificações:
