Simulação em Modo

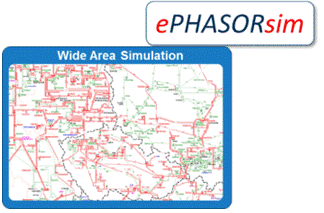

Fasorial (ePHASORsim)O ePHASORsim simula fenômenos de estabilidade transiente eletromecânicos de malhas de potência muito grandes com milhares de portas, geradores, transformadores, linhas de transmissão, cargas e controladores. Ele utiliza um solucionador otimizado de frequências fundamentais para computar valores RMS de tensões, correntes, potência ativa e reativa em tempo real, com um step de tempo típico de 10ms.
O ePHASORsim é ideal quando implementando simuladores de treinamento para operadores de sistema de transmissão de operadores, e desenvolvimento e testes do desempenho da proteção local e sistemas de controle bem como controles complexos de sistemas de potência globais implementados no software SCADA. Em tais aplicações, o simulador recebe comandos e computa as novas condições de estabilidade e comportamento dinâmico da malha de potência simulada em tempo real. Tensões, correntes, potência, status de rompimento e sinais críticos de controle podem ser monitorados em aplicações da vida real. Distúrbios diferentes de sistema como falhas, comutação de linha e carga, e queda do gerador podem ser simulados para analisar os efeitos da proteção e sistemas complexos de controle instalados em cada estação.
Simulador de treinamento de operador para sistemas de transmissão
O ePHASORsim é totalmente aberto e perfeitamente adaptado ao trabalho de P&D. Sua interface é conectada ao MATLAB/Simulink para permitir que os usuários desenvolvam e testem seus controladores locais ou de área ampla.
SIMULINK também pode implementar modelos de sistemas de transmissão de dados para simular o atraso de transmissão entre as estações locais e as distribuídas ou centralizar o controlador de ampla área. O ePHASORsim inclui uma grande biblioteca de funções de C e Python (API) para facilitar a interface com outros softwares abertos e customizados.
A implementação paralela do processamento do ePHASORsim é planejada para 2015 com o objetivo de aumentar a capacidade de simulação para até no mínimo 100000 nós utilizando mais núcleos. Tal capacidade ainda em desenvolvimento irá permitir o estudo de controle amplo e sistemas de proteção, sistemas especiais de proteção (SPS) bem como simulação preditiva capaz de simular grandes sistemas mas rápidos do que em tempo real.
Tal característica também é considerada pelo Plano de Desenvolvimento Para os Próximos 5 Anos da US DOE para fazer a prevenção de malfuncionamentos de sistemas e implementar medidas de correção para prevenir eventos em cascata levando ao colapso do sistema.
