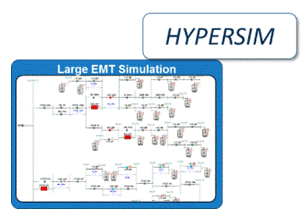

HypersimHYPERSIM é especializado em simulações em tempo real de transientes eletromagnéticos (EMT) em sistemas de potência de grandes escalas e modelos de eletrônica de potência. HYPERSIM pode simular desde pequenos modelos (poucas portas) até grandes modelos (mais de 10000 portas) com uma precisão da ordem de microssegundos (tipicamente de 7 a 10 microssegundos). Como comparação, o tempo de simulação do HYPERSIM é normalmente 200 vezes menor do que a do ePHASORsim, permitindo a simulação de fenômenos rápidos de transientes eletromagnéticos. A capacidade única do HYPERSIM para automaticamente distribuir o modelo de simulação em um supercomputador multi-núcleo permite aos engenheiros focar em seus trabalhos e modelo ao invés da plataforma de simulação em tempo real. Este processo é chamado “mapeamento automático de tarefa”. O engenheiro de simulação pode ir da simulação off-line à simulação em tempo real em questão de segundos com um processo totalmente transparente.
Hypersim foi construído por um engenheiro de sistemas de potência para um engenheiro de sistemas de potência...
HYPERSIM é um desenvolvimento conjunto entre a Hydro-Québec (IREQ), Énergie de France (EDF) e OPAL-RT Technologies. Baseado em décadas de pesquisa pela Hydro-Québec em um dos mais complexos sistemas de transmissão de potência do mundo, HYPERSIM é uma solução utilizada amplamente, todos os dias em situações extremas e é constantemente atualizado para aumentar o desempenho, confiabilidade e facilidade de uso. A iniciativa HYPERSIM foi originalmente desenvolvida no IREQ como uma ferramenta substituta para o antigo simulador analógico. (Exemplos de aplicação em anexo).
HYPERSIM é utilizado para aceitação fabril e testes de integração de sistema, bem como trabalhos de P&D e testes de comissionamento. Esta solução depende de uma arquitetura aberta, processamento paralelo de alta velocidade e escalabilidade modular para entregar simuladores padrão em tempo real construídos para atender as necessidades envolvidas das concessionárias e fabricantes mais exigentes. Sua interface intuitiva e conveniente permite aos engenheiros – em um único dia – criar topologias complexas de sistemas de potência e derrubar problemas operacionais e de confiabilidade.

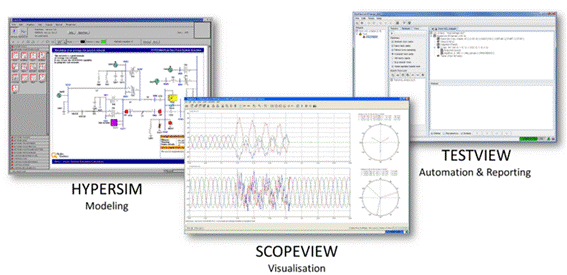

O núcleo do HYPERSIM é composto de 3 componentes principais: o ambiente de desenvolvimento, o de visualização e o de automação.
Os modelos de sistemas de potência e eletrônica de potência foram desenvolvidos baseados em anos de estudos com dados de simuladores analógicos da malha da Hydro-Québec. Os modelos foram provados e validados. O ambiente de desenvolvimento é compatível com o EMTP-RV (a alguma extensão) bem como o MATLAB/Simulink.

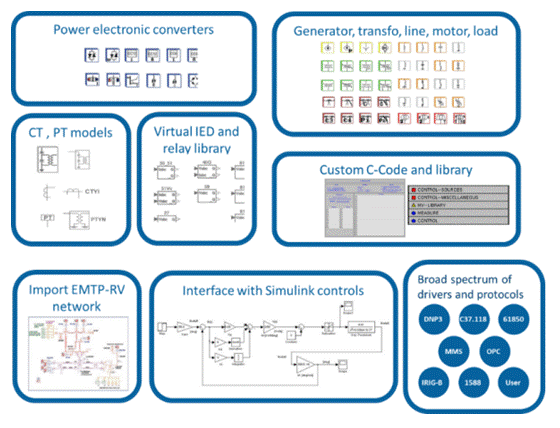

Lista Parcial de Blocos Disponíveis
SCOPEVIEW é uma ferramenta online e off-line usada para visualização de sinal, análise de dados e monitoramento. Uma grande gama de características dão a habilidade para executar processamento avançado de sinal e análise. Esta ferramenta é otimizada para o fluxo de trabalho típico de engenheiro de sistemas de potência e se comporta como um osciloscópio virtual e um analisador espectral. Também interage com um processo de simulação iniciando uma sequência de distúrbios através de operação de rompimento de circuitos. SCOPEVIEW suporta uma grande gama de formatos de arquivos, como .mat e arquivos COMTRADE, fornecendo uma compatibilidade excelente com um software de outra empresa.
As principais características do SCOPEVIEW são:
TESTVIEW é uma ferramenta de automação de testes que aumentam as capacidades do HYPERSIM e SCOPEVIEW e são usados para gerenciar, executar e armazenar grandes quantidades de casos de teste. Permite aos usuários facilmente criar sequências automatizadas de testes que podem ser rodados durante a noite e automaticamente geram relatórios de resultados de testes.
Características:

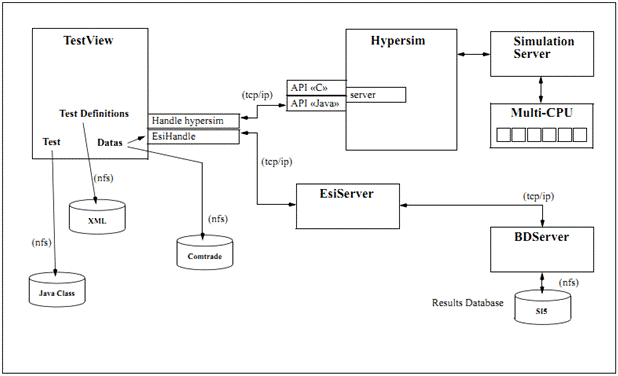

Arquitetura
do TESTVIEW
